Pojízdný manipulátor pro montáž skel autobusů GOLIA EVO 3500 TS
Kód: 3500 TSSouvisející produkty
Detailní popis produktu
Golia EVO 2.0 3500TS
Prémiový mobilní manipulátor pro precizní zasklívání autobusů, vlaků a těžké techniky.
One-Man Operace
Celou manipulaci, transport i samotné zasklení velkoformátových skel zvládne jediný pracovník bez cizí pomoci.
Inteligentní Podtlak
Elektrické pumpy s automatickým hlídáním tlaku (-55 kPa). Při jakémkoliv poklesu pumpa okamžitě sama tlak dorovná.
Hybridní Pohon Zdvihu
Exkluzivní patentovaný systém. Výšku můžete regulovat ruční klikou, nebo bleskově pomocí akumulátorové vrtačky.
Dokonalá kontrola nad těžkým sklem
Golia EVO 2.0 3500TS představuje absolutní špičku v oblasti montáže a demontáže nadrozměrných autoskel. Je navržen speciálně pro náročné prostředí opraven kolejových vozidel, autobusů a nákladních automobilů. Díky promyšlené kinematice umožňuje sklo nejen zvedat, ale také stranově milimetrově posouvat, naklápět před vozidlem nebo jej vodorovně sklopit pro pohodlné nanesení aktivátoru a lepidla.
Technické parametry
| Maximální nosnost (se 4 přísavkami) | 280 kg |
| Základní nosnost (3 přísavky v balení) | 210 kg |
| Maximální dosah zdvihu | 3250 mm |
| Celková hmotnost stroje | 102 kg |
| Rozměry základny ve složeném stavu | 77 x 53 x 180 cm |

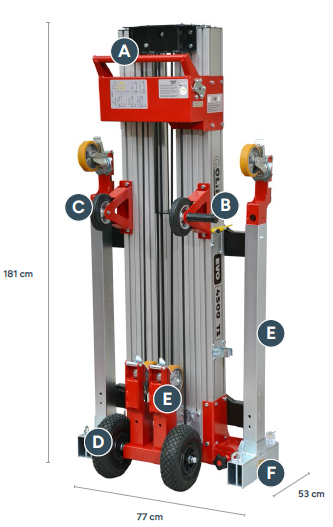

Konstrukční detaily a ergonomie
- [A] Integrovaná rukojeť: Pro komfortní přesun stroje v přepravní konfiguraci, výrazně snižuje únavu obsluhy.
- [B] Externí řídítka: Umístěna pro maximální páku a snadné manévrování i při plném zatížení stroje.
- [C] Nakládací kola: Speciální pozice kol navržená pro hladké nakládání a vykládání z korby dodávek.
- [D] Terénní pneumatiky: Hustitelná kola, která absorbují nerovnosti v dílně i na venkovním terénu.

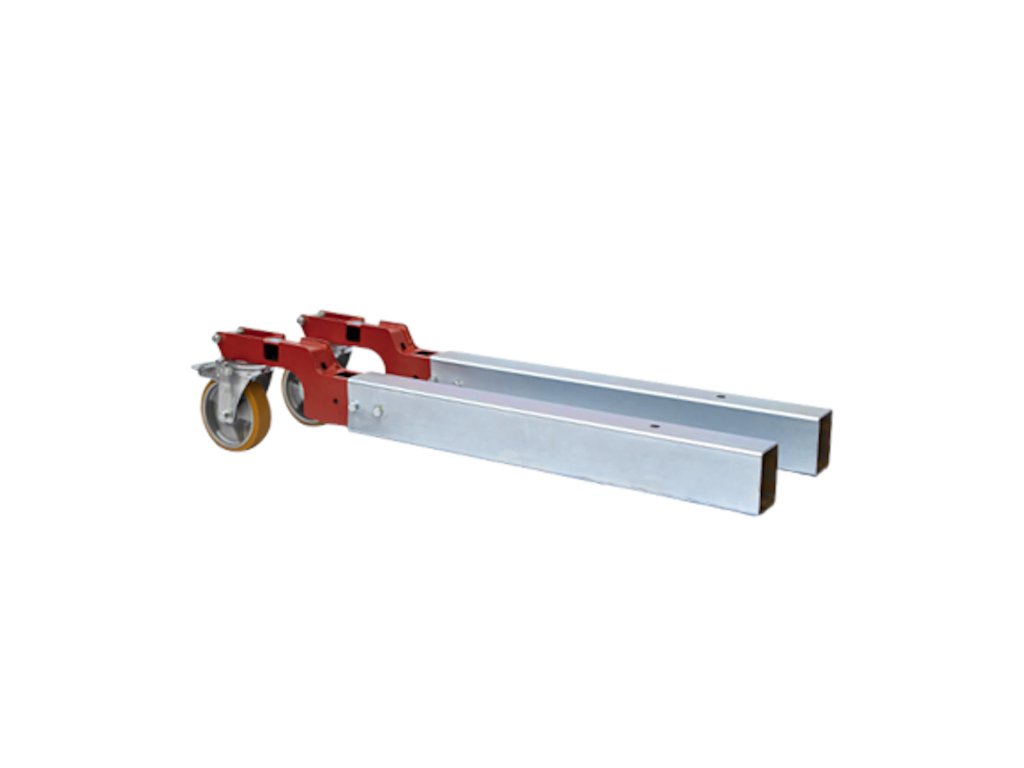

- [E] Odnímatelné nohy: Otočná kolečka s brzdami se zacvakávají na základnu. Lze je zcela sejmout pro snížení přepravní váhy na 90 kg.
- [F] Výsuvná základna: Dva režimy šířky – 77 cm pro čistý průchod úzkými dveřmi, nebo 116 cm pro absolutní stabilitu při maximálním výsuvu.
Prémiový obsah balení:
- Samotné zvedací zařízení GOLIA EVO 3500TS

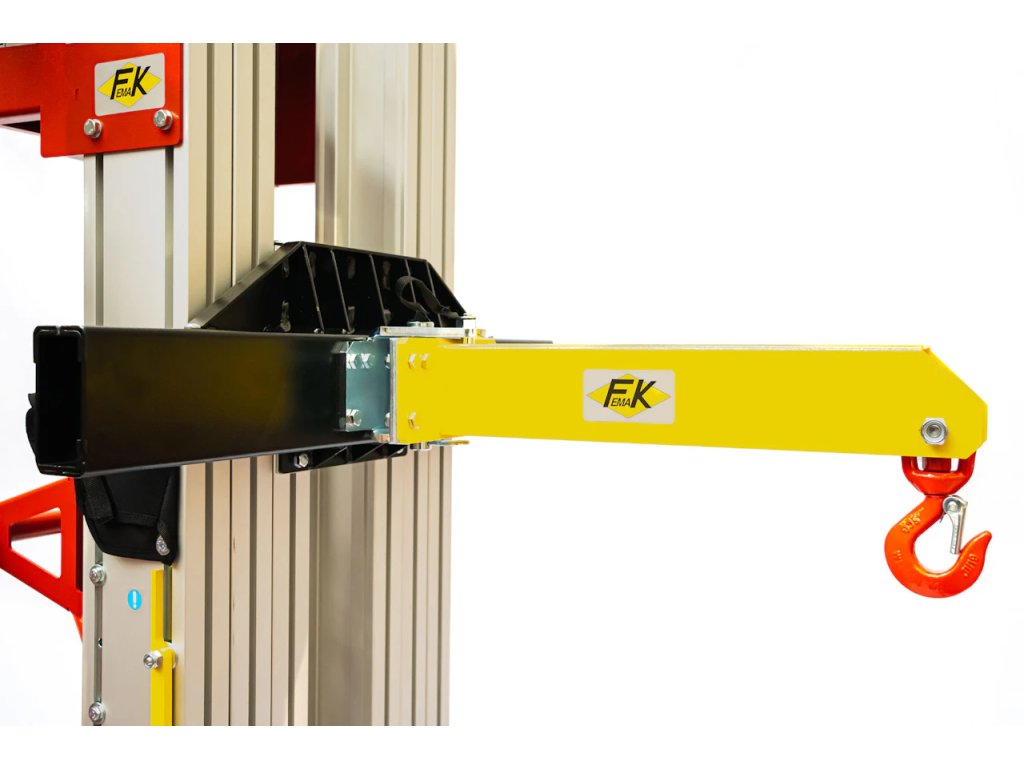

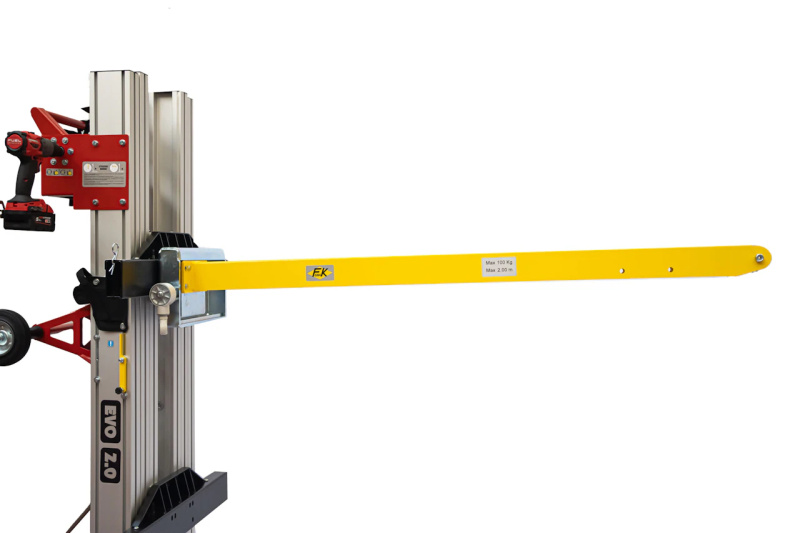

- Základní rameno (45 cm) optimální pro kolmá skla autobusů

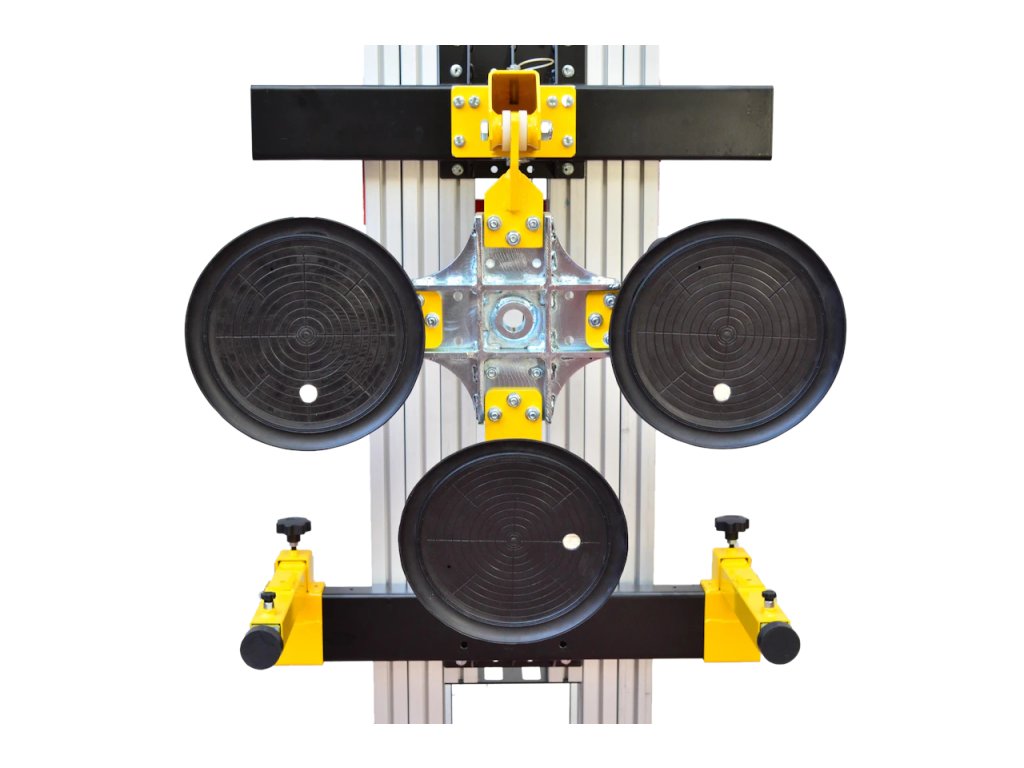

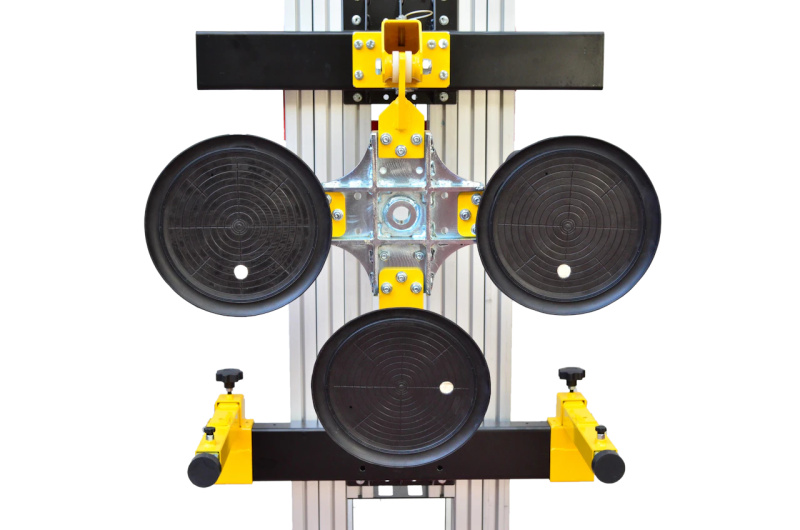

- Trojramenný držák se 3 automatickými elektrickými přísavkami a sledováním podtlaku
- 2x jemně polohovatelné podpěry pro přesné nastavení sklonu skla
- Pár zátěžových manipulačních vidlí pro převoz palet a jiných břemen
- Ruční nouzová klika + speciální adaptér pro akumulátorovou vrtačku
- Kompletní oficiální český manuál pro bezproblémové sestavení a provoz

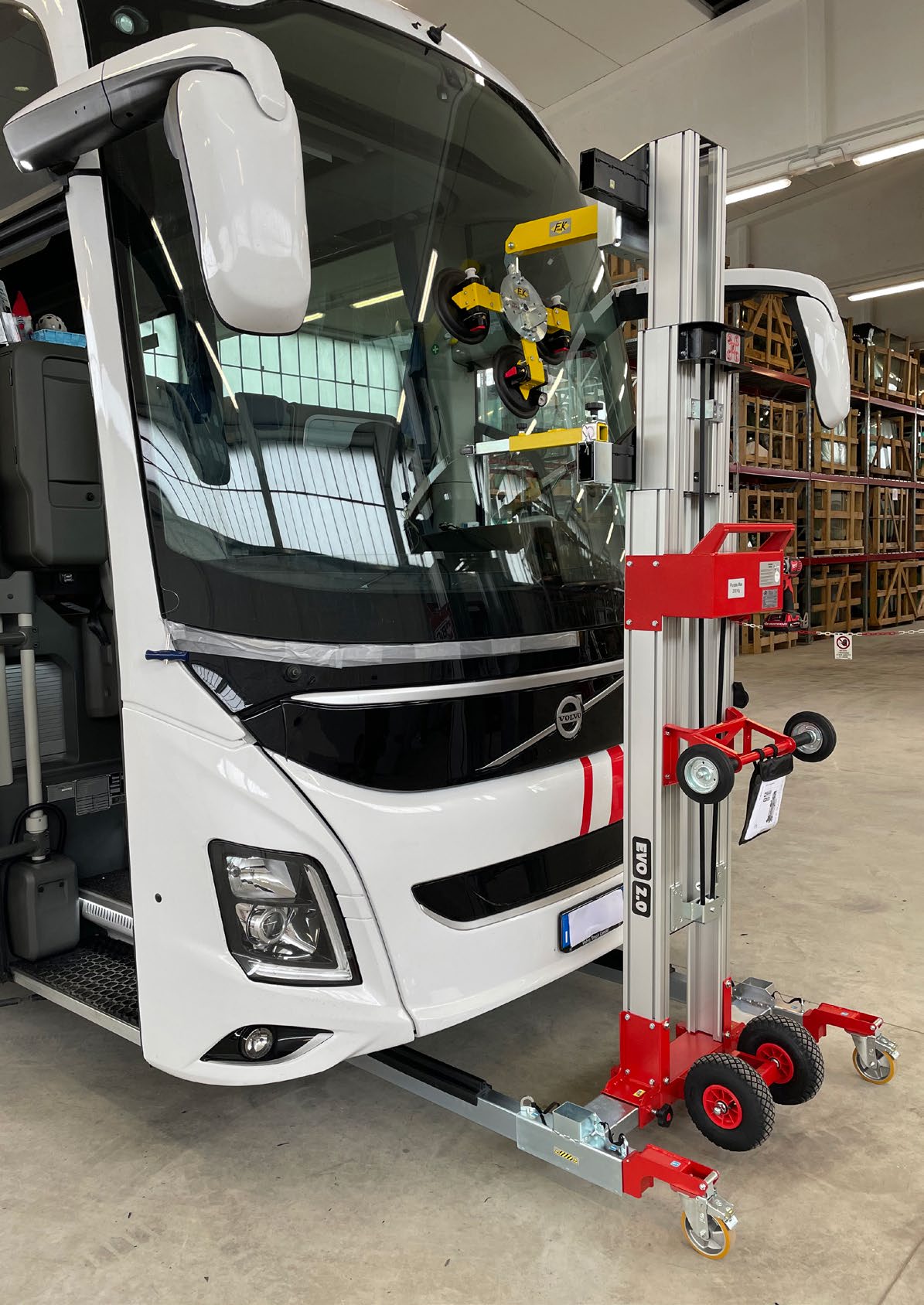

Videoukázka použití v praxi
Profesionální konfigurace a příslušenství

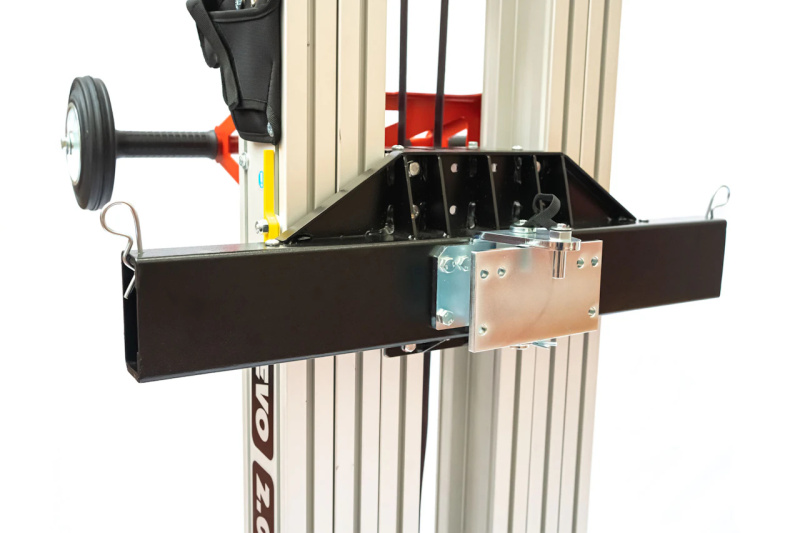

Zatímco standardní sestavy řady GTRAS míří do stavebnictví, pro milimetrově přesné usazení čelních skel v automobilovém průmyslu doporučujeme automotive doplňky.
Prémiové řešení pro těžkou techniku a automotive

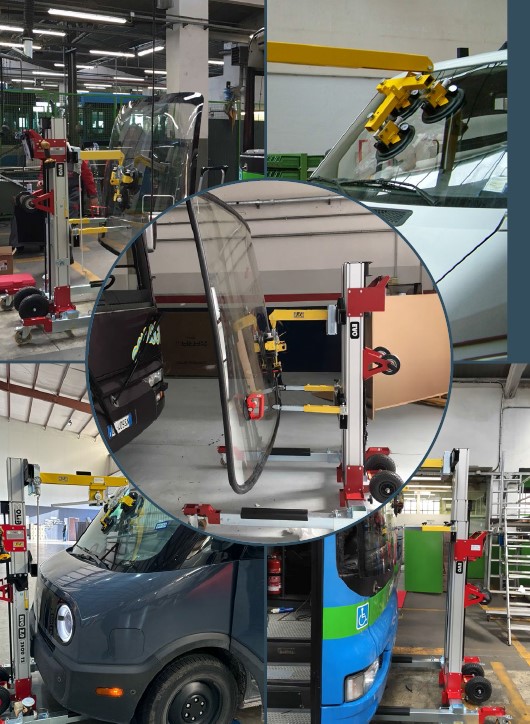

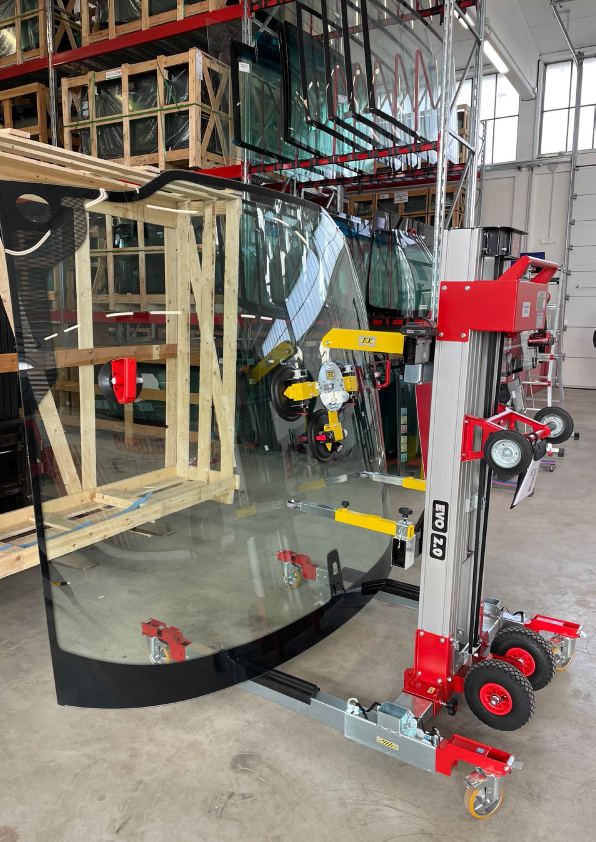

Manipulátor na sklo Golia EVO 2.0 3500TS představuje bezpečné, vysoce efektivní a rychlé řešení pro manipulaci zejména s rozměrnými a těžkými skly. Je to ideální volba pro výměny čelních i bočních skel a precizní zasklívání autobusů, dodávek, nákladních automobilů i kolejových vozidel (včetně souprav metra a vlaků).
Jedinečná konstrukce zvedáku je navržena tak, aby celou náročnou manipulaci se sklem dokázala spolehlivě zvládnout pouze jedna osoba. Díky robustní a přesné převodovce zvedacího mechanismu lze bez námahy plynule zdvíhat břemena o hmotnosti až do 280 kg.
Automatický podtlakový systém

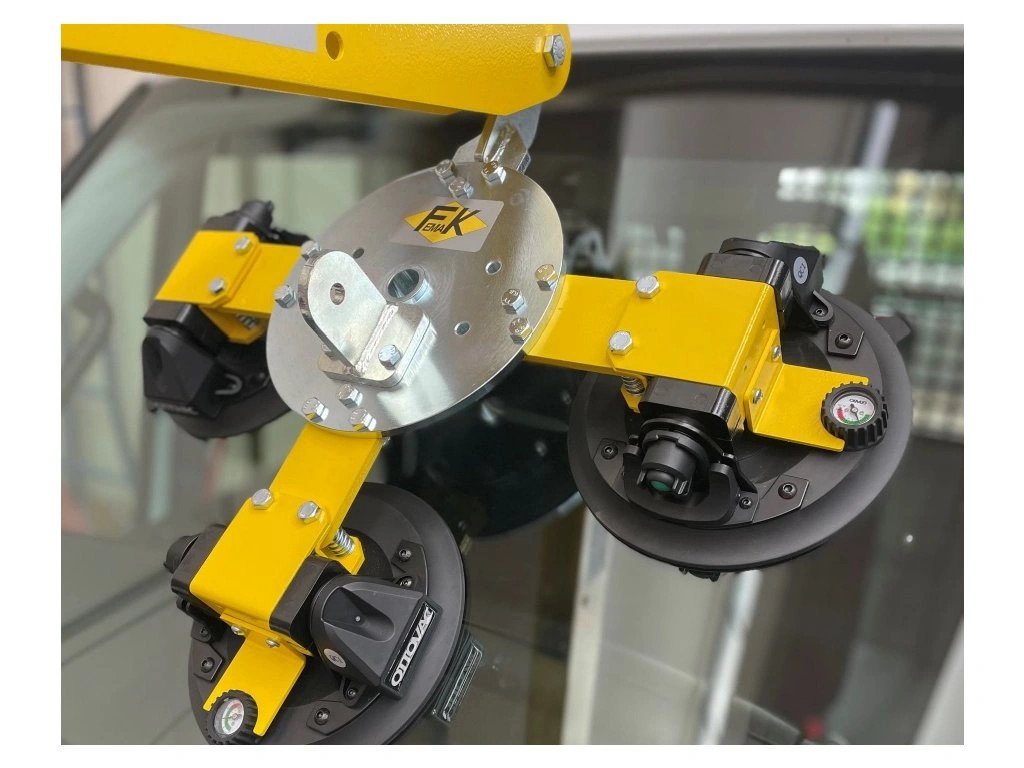

Základní držák je osazen 3 velkými přísavkami, přičemž každá disponuje vlastní elektrickou podtlakovou pumpou o nosnosti 70 kg s integrovaným manometrem. Po stisku tlačítka pumpa automaticky vygeneruje bezpečný podtlak -55 kPa. Pokud systém detekuje jakýkoliv pokles tlaku, pumpa se automaticky sepne a podtlak okamžitě doplní.
Milimetrová kontrola sklonu a lepidla

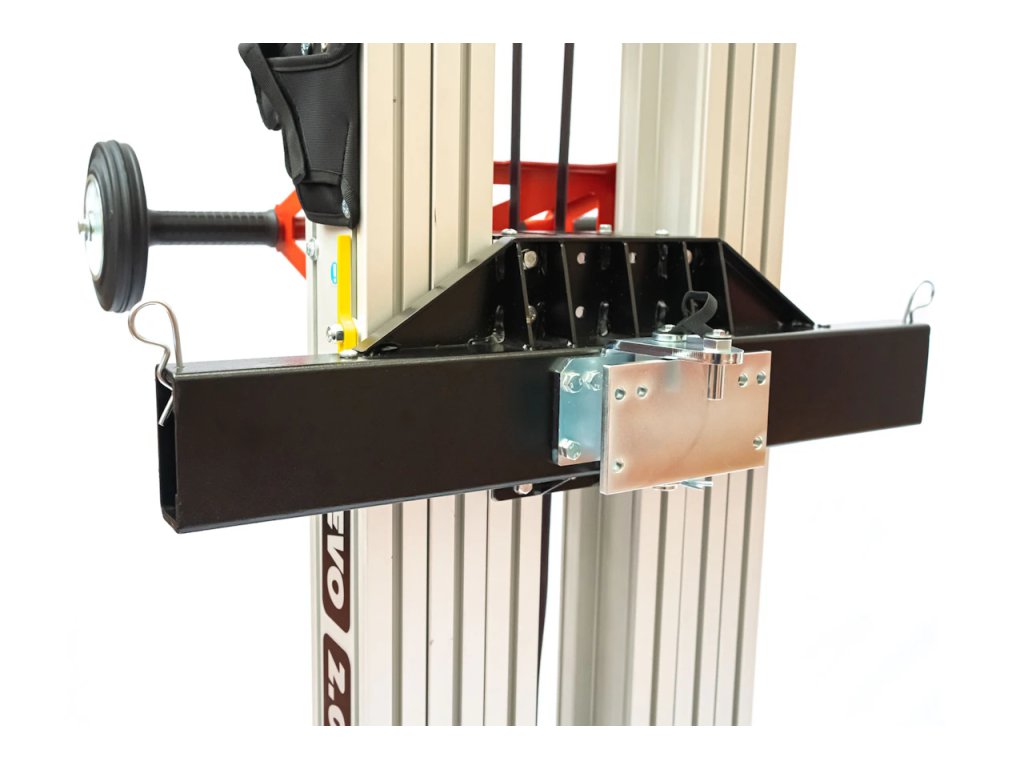

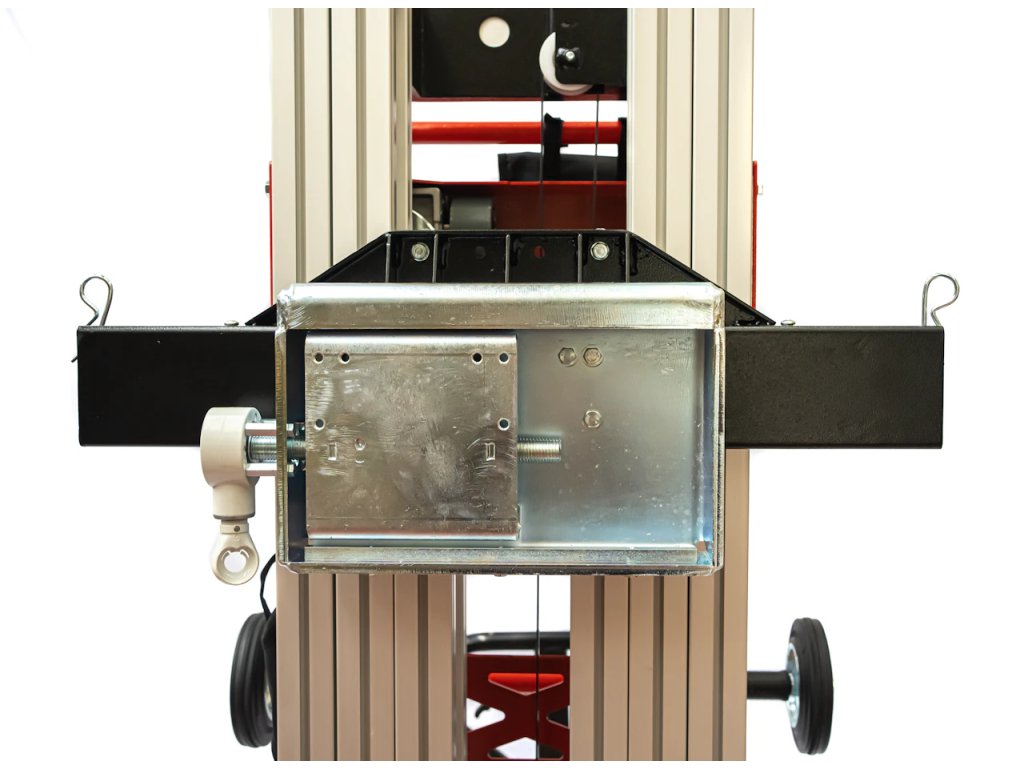

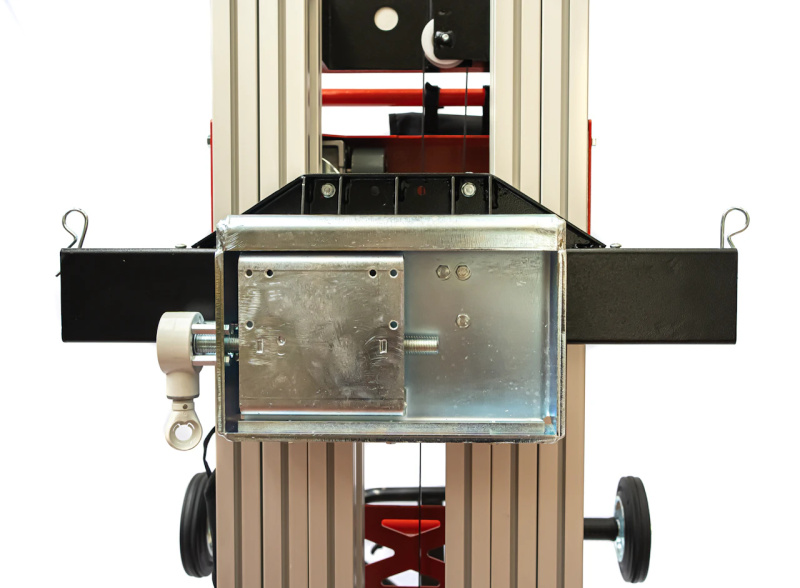

Pomocí speciálního volitelného příslušenství můžete sklo na zafixovaném stojanu před vozidlem stranově jemně naklápět a posouvat s absolutní přesností. Sklo lze navíc kompletně vodorovně sklopit, což operátorovi umožňuje pohodlné očištění a ošetření okrajů aktivátorem nebo rovnoměrné nanesení montážního lepidla.
Přísné testování a Evropská shoda (CE)

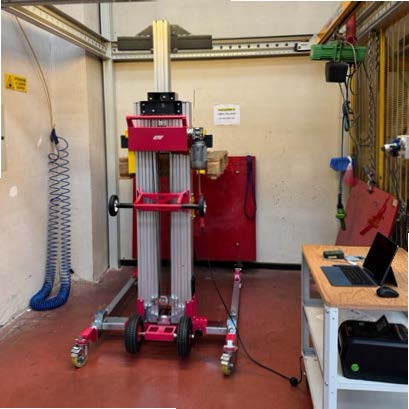

Každý jednotlivý stroj prochází před opuštěním továrny Femak v Itálii náročným zátěžovým testem ve specializované zóně, kde inženýři ověřují jeho stabilitu, nosnost a plynulost pohybů. Zařízení je dodáváno s kompletním ES prohlášením o shodě a plně vyhovuje striktním požadavkům evropské Směrnice o strojních zařízeních 2006/42/ES a technickým normám EN ISO 12100:2010.

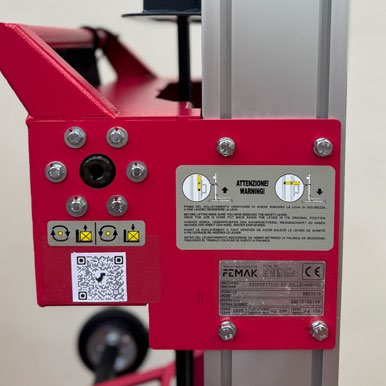

Vlastní QR kód stroje pro okamžitý servis
Každý manipulátor Golia má na svém těle umístěný unikátní individuální QR kód. Operátoři nebo servisní technici jej mohou na dílně jednoduše naskenovat chytrým telefonem a okamžitě získat přístup k digitálním schématům, uživatelským příručkám, technickým specifikacím a plánům údržby bez zdlouhavého hledání v papírech.
Plná sledovatelnost a tovární záruka
Na stroj je poskytována standardní tovární záruka po dobu 12 měsíců od data nákupu. Díky pokročilému internímu softwaru výrobce je podle sériového čísla kompletně dohledatelná celá historie stroje – od prvních výsledků zátěžových testů v Itálii až po veškerou plánovanou i neplánovanou údržbu během jeho dlouhé životnosti.
Bezpečnost na prvním místě: Integrované ochranné systémy

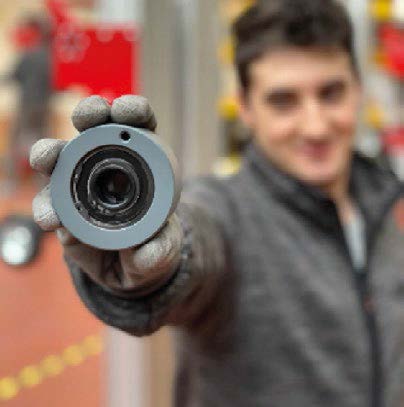

1. Automatická odstředivá brzda
Precizně kalibrované bezpečnostní zařízení. V případě jakéhokoliv selhání nebo nečekaného zrychlení pohybu při zvedání či klesání okamžitě mechanicky zareaguje a bezpečně zredukuje rychlost toku břemene, čímž chrání obsluhu i drahé sklo.

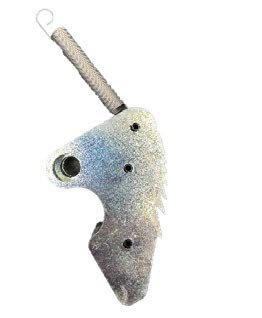

2. Bezpečnostní pádová pojistka (Anti-drop device)
Nouzový systém integrovaný přímo do každé hliníkové teleskopické sekce. Pokud by došlo ke kritickému selhání nosného prvku (např. lanového převodu), pádová brzda se automaticky mechanicky uzamkne a okamžitě zastaví pád nákladu.
Variabilní podvozek

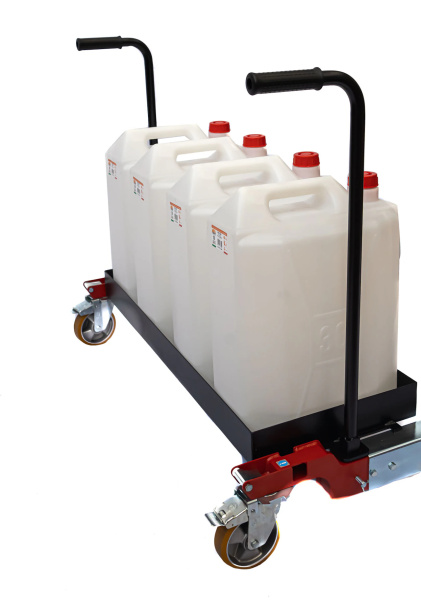

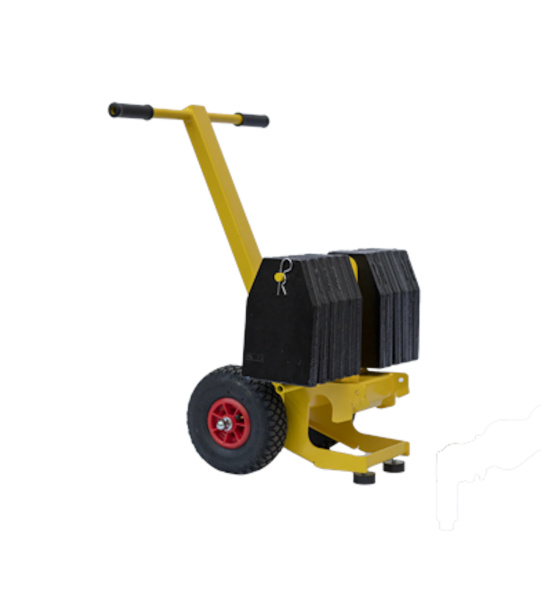

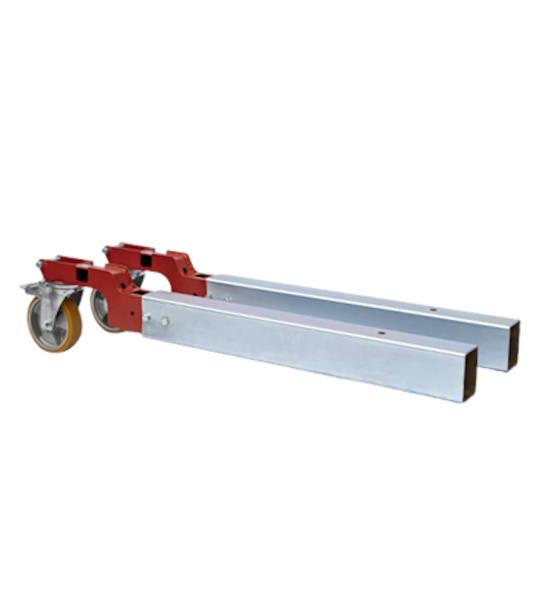

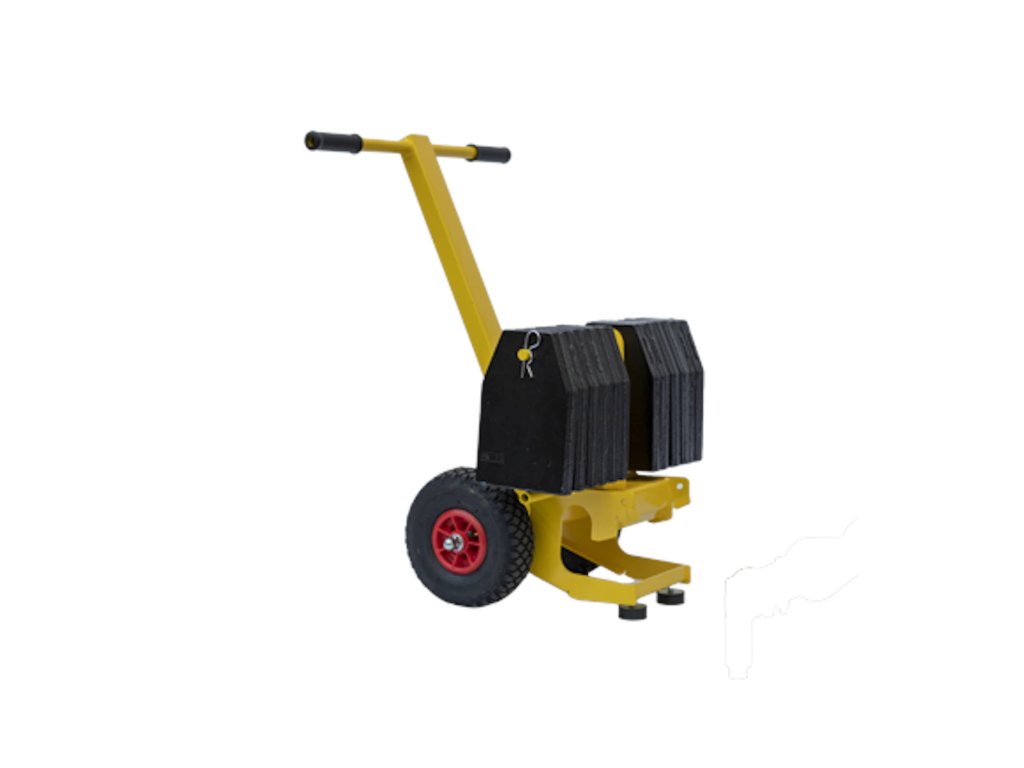

Balanční nohy (vybavené otočnými kolečky a brzdami) lze namontovat jak zepředu, tak zezadu. To umožňuje standardní konfiguraci (nohy se při zasklívání zasunou pod podvozek vozidla) nebo bezpečné použití s protizávažím. S manipulátorem tak můžete zajet těsně k vozidlu i v místech, kde by nebylo možné nohy pod konstrukci zasunout.

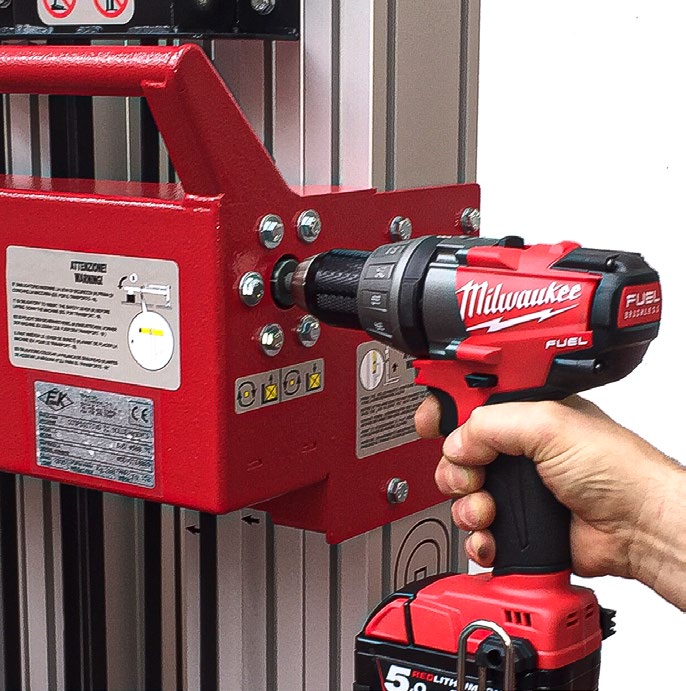

Patentovaný hybridní pohon zdvihu

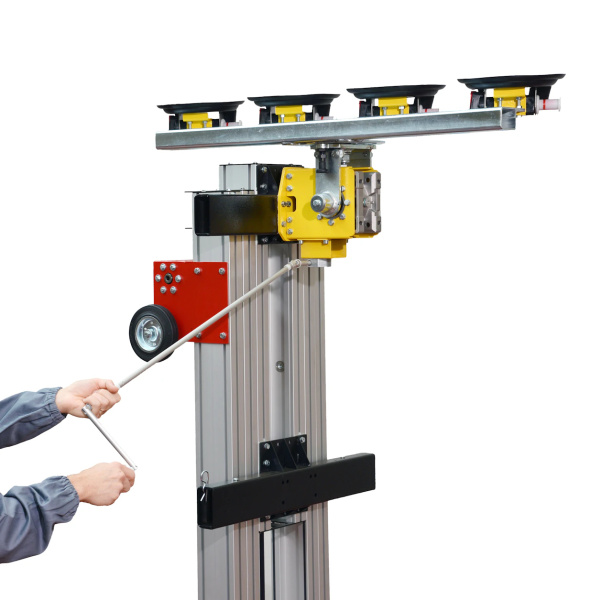

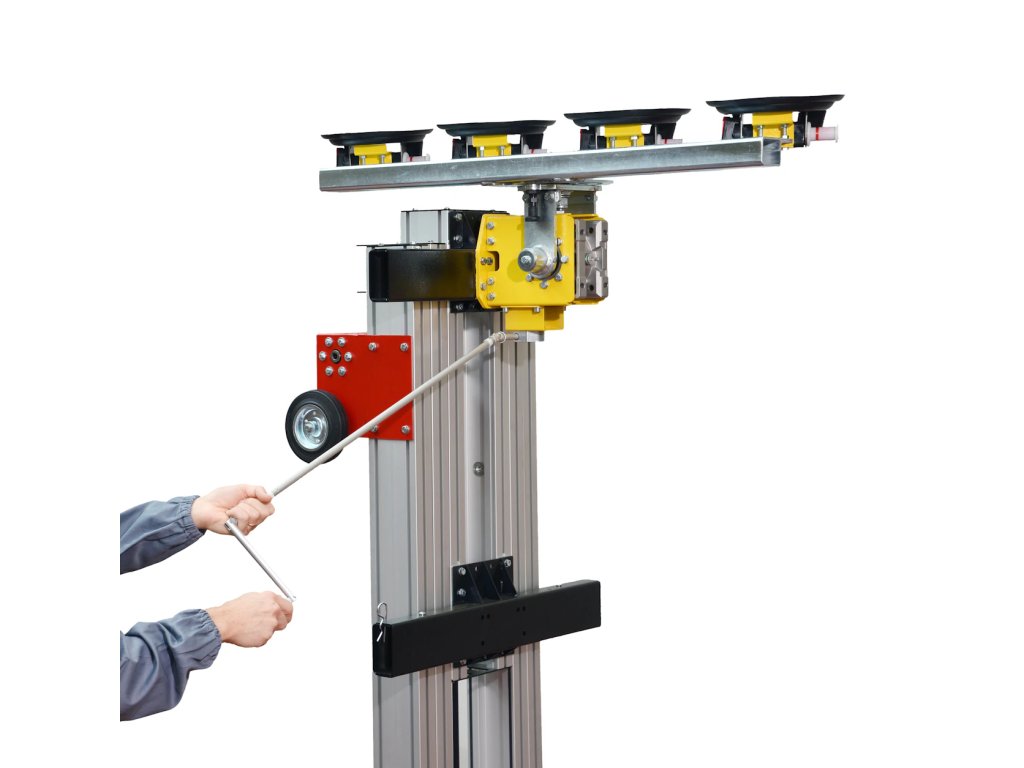

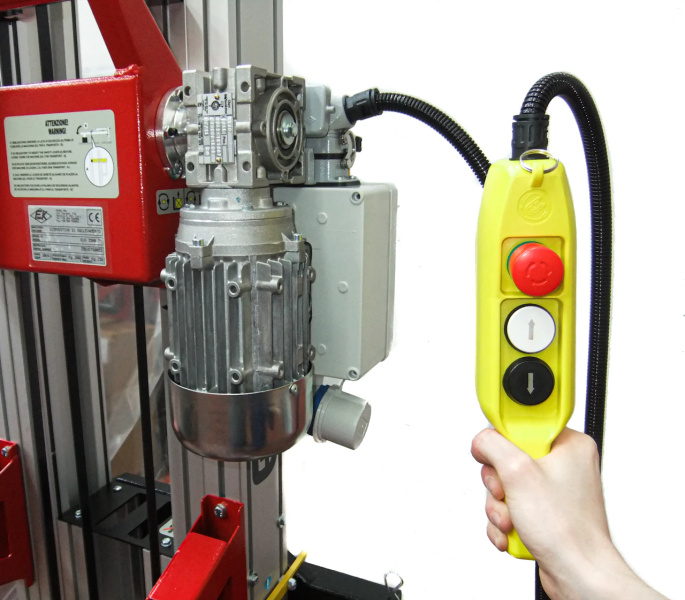

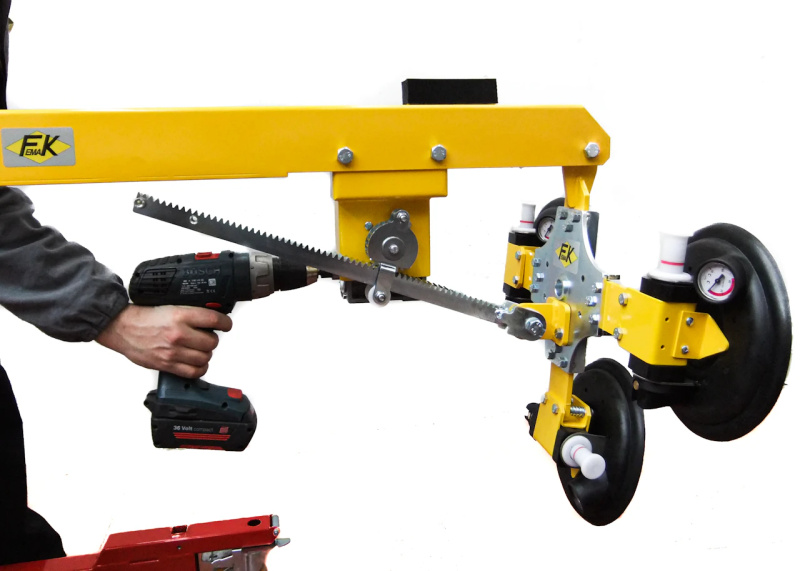

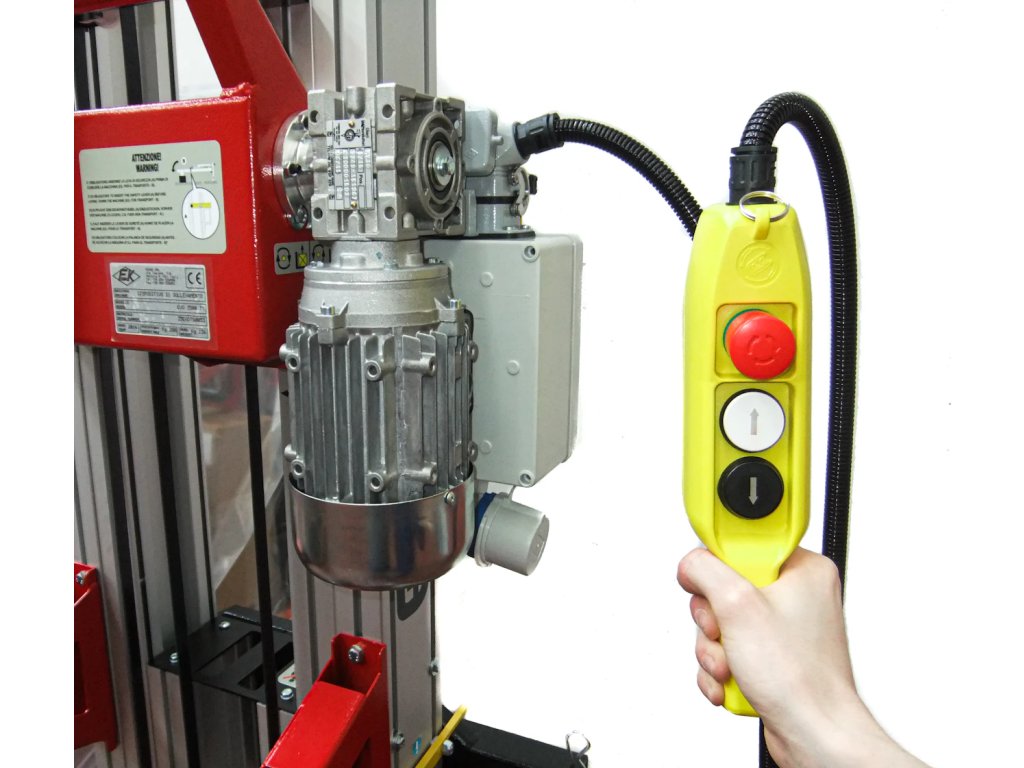

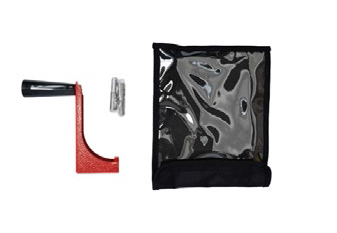

Díky exkluzivnímu patentovanému systému lze výškový posun zvedáku ovládat jak dodávanou nouzovou ruční klikou (uloženou v praktickém pouzdře), tak bleskově pomocí **akumulátorového rázového utahováku či vrtačky**. To umožňuje snadné, rychlé a bezpečné zvedání těžkých břemen s minimálním úsilím obsluhy. Pro dálkové ovládání je k dispozici volitelný elektrický motor 220V.
Automatický podtlakový systém

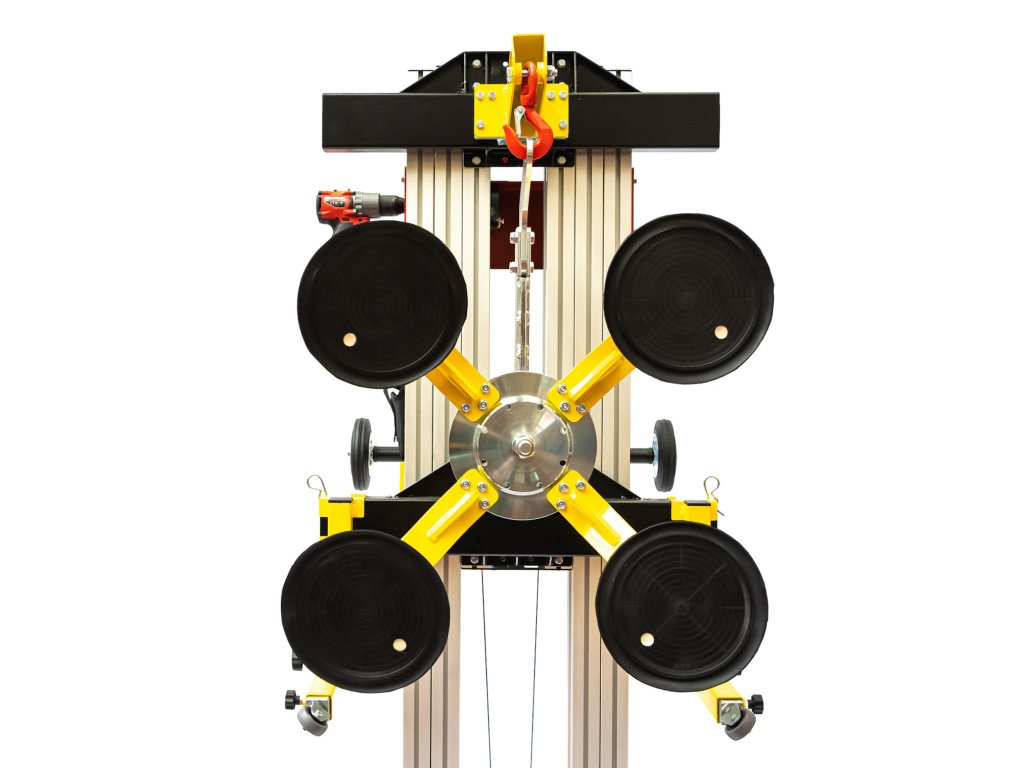

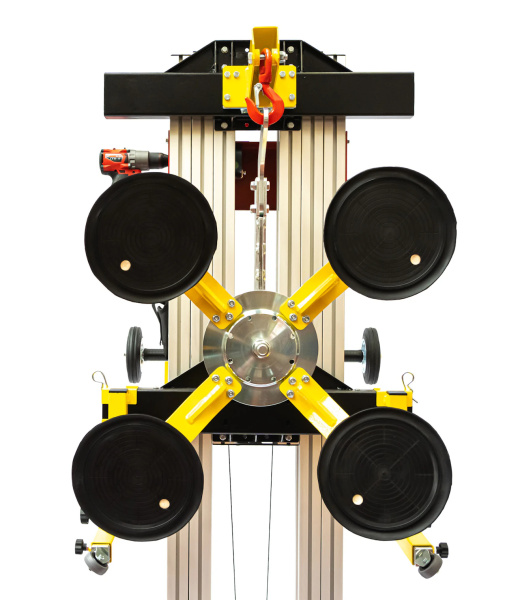

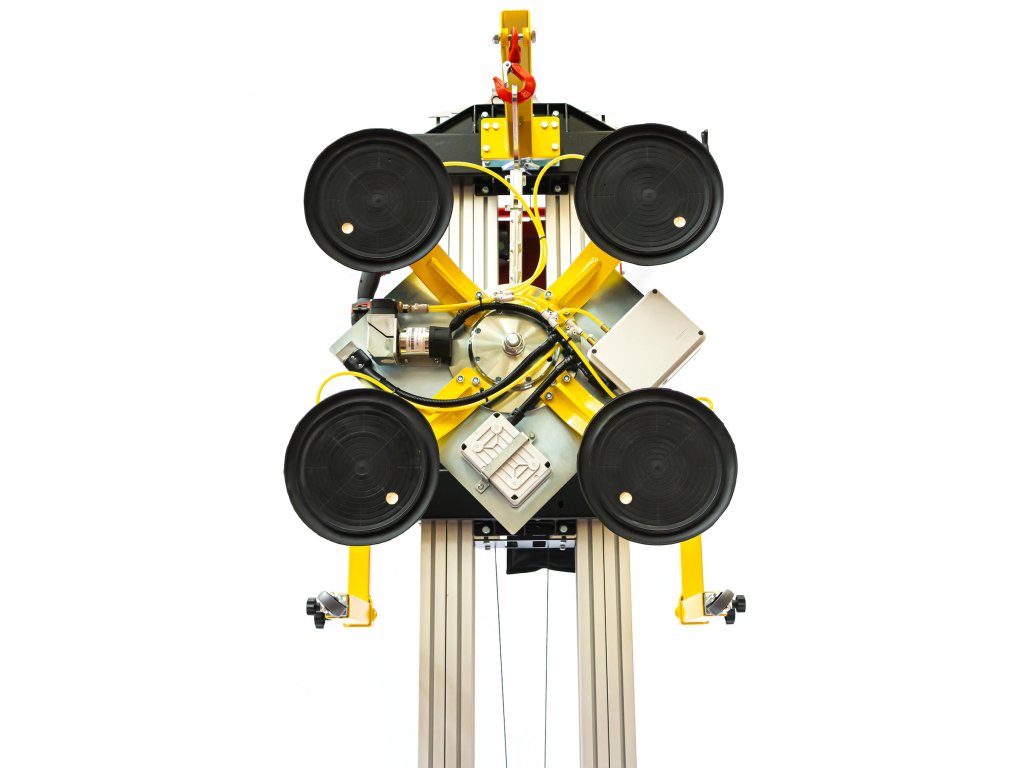

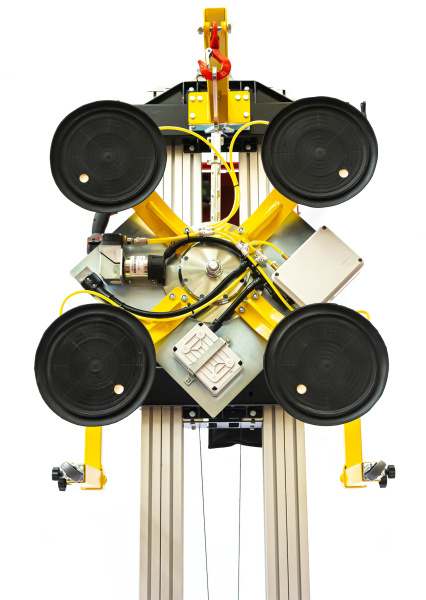

Základní nosný držák je osazen 3 velkými přísavkami, přičemž každá disponuje vlastní **elektrickou podtlakovou pumpou** s integrovaným manometrem. Po stisku tlačítka pumpa automaticky vygeneruje bezpečný podtlak **-55 kPa**. Pokud systém během práce detekuje jakýkoliv pokles tlaku, pumpa se automaticky sepne a podtlak okamžitě sama doplní. Základní nosnost se 3 přísavkami je 210 kg, s volitelným 4přísavkovým držákem vzroste na maximum 280 kg. Níže na stránce najdete také videoukázku.
Individuální QR kód, sledovatelnost a tovární záruka
Každý manipulátor Golia má přímo na šasi laserem nanesený **unikátní QR kód** a přidělené výrobní sériové číslo. Technik na dílně může kód naskenovat telefonem a okamžitě získat přístup k digitálním schématům, příručkám a plánům údržby. Výrobce Femak v Itálii takto eviduje kompletní historii stroje od jeho prvního testování. Na zařízení je poskytována standardní tovární záruka po dobu **12 měsíců**.

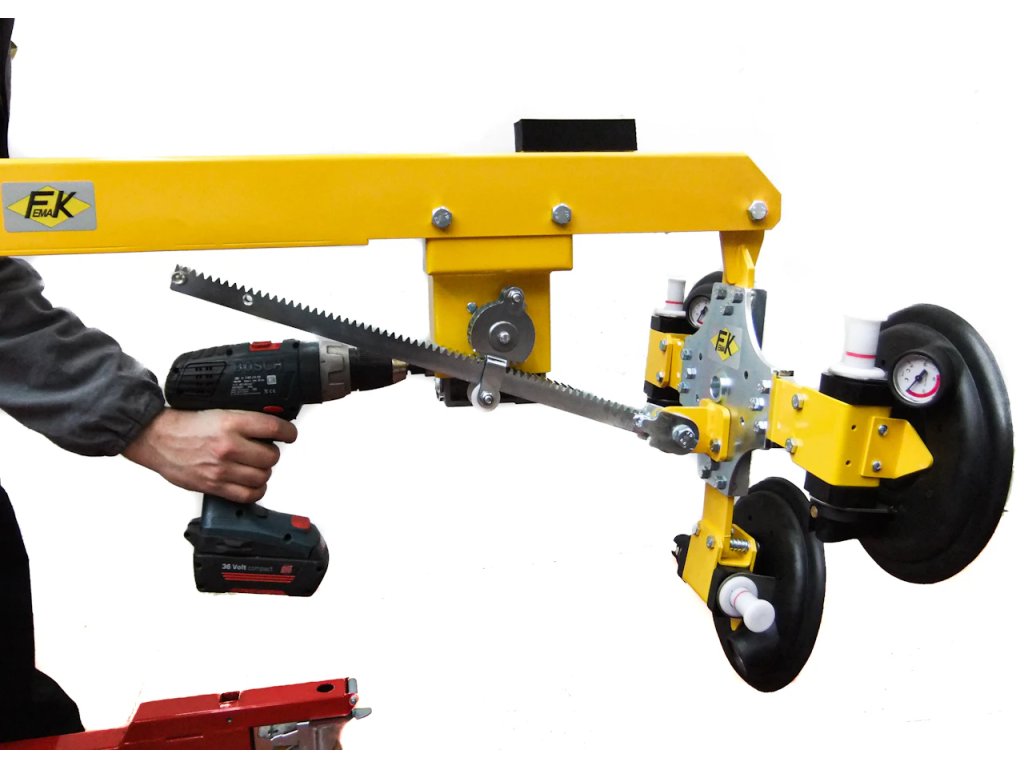

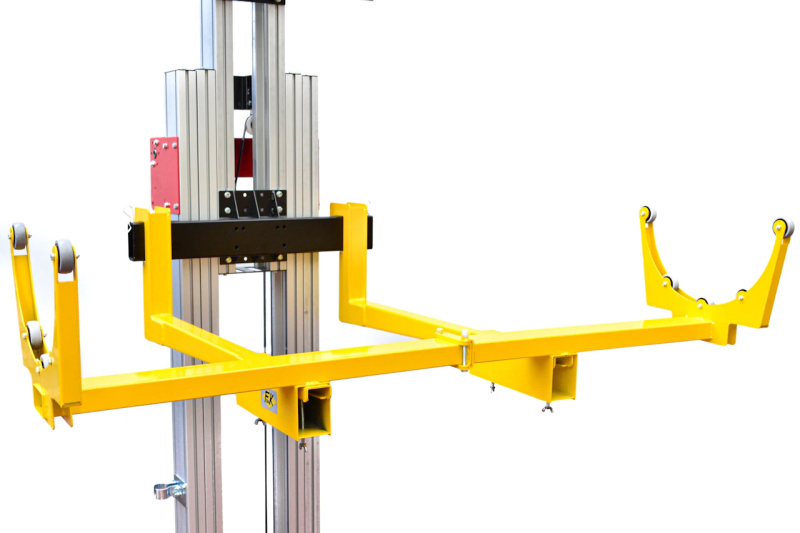

Milimetrové polohování
Pomocí speciálního volitelného příslušenství lze sklo na zafixovaném stojanu před vozidlem stranově jemně naklápět a posouvat s milimetrovou přesností, případně ho vodorovně sklopit pro snadné očištění hran aktivátorem či rovnoměrné nanesení montážního lepidla.

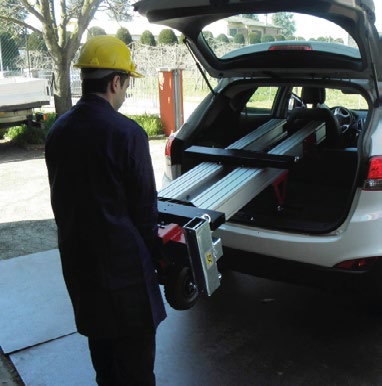

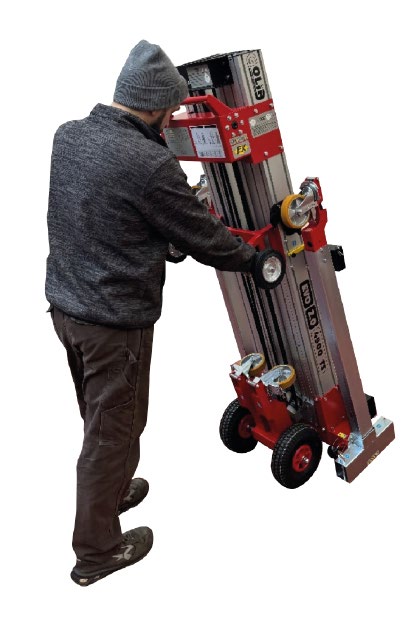

Kompaktní transport a bleskové složení bez nářadí
Pohodlná ergonomická rukojeť a čtyři pojezdová kola umožňují zcela plynulý transport. Jedinečná skládací konstrukce dovoluje zvedák bleskově složit pro uskladnění nebo převoz na jiné místo. Po kompletním složení má základna rozměry pouze 77 x 53 cm a výšku cca 180 cm.
Zvedák tak bez problémů projde běžnými interiérovými dveřmi a dá se pohodlně přepravovat v kufru standardních dodávek či užitkových vozidel. Manipulaci usnadňuje nízká transportní hmotnost konstrukce (jen 90 kg po rychlém odepnutí opěrných patek) a přizpůsobená nakládací kola určená pro hladký přesun na korbu automobilu.
.jpg)

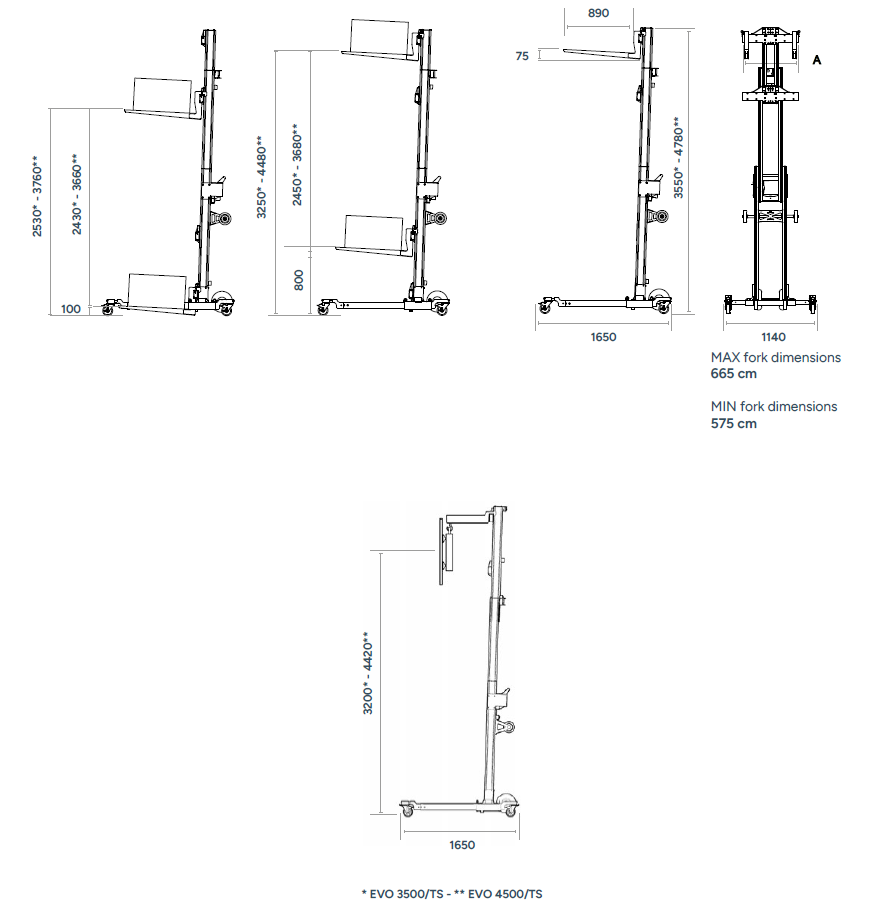

Rozměrové schéma a specifikace zdvihu

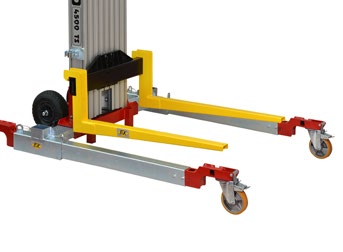

Multifunkční využití: Práce s EUR paletami v základu

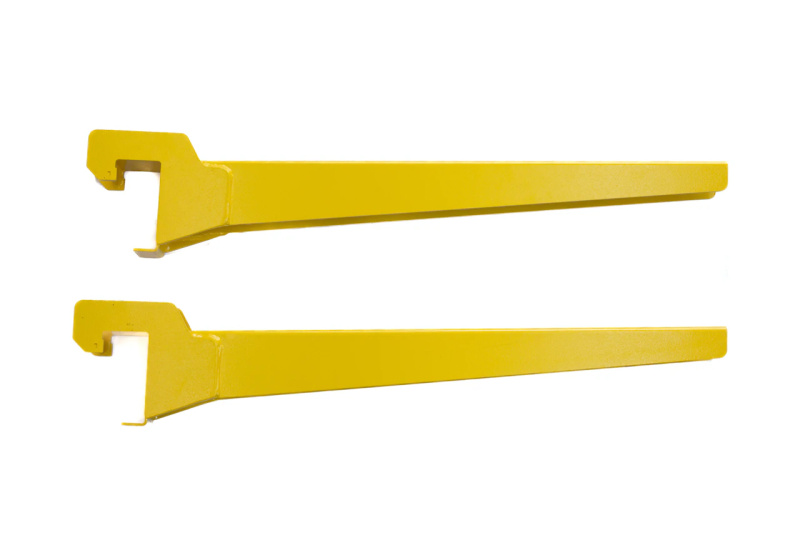

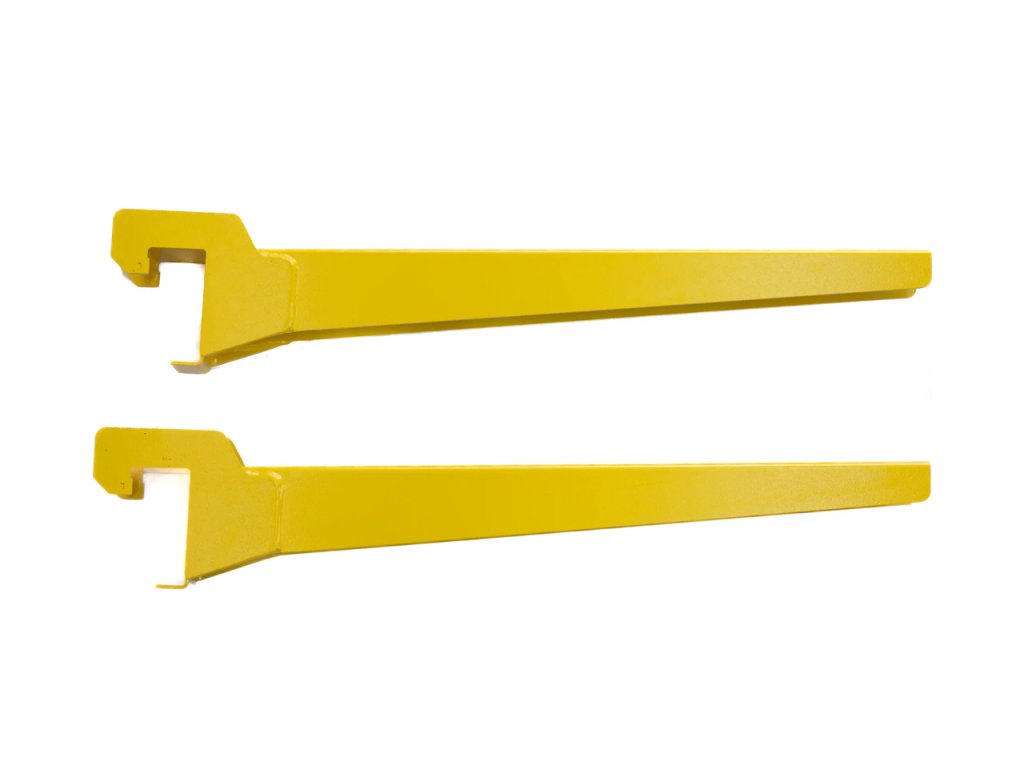

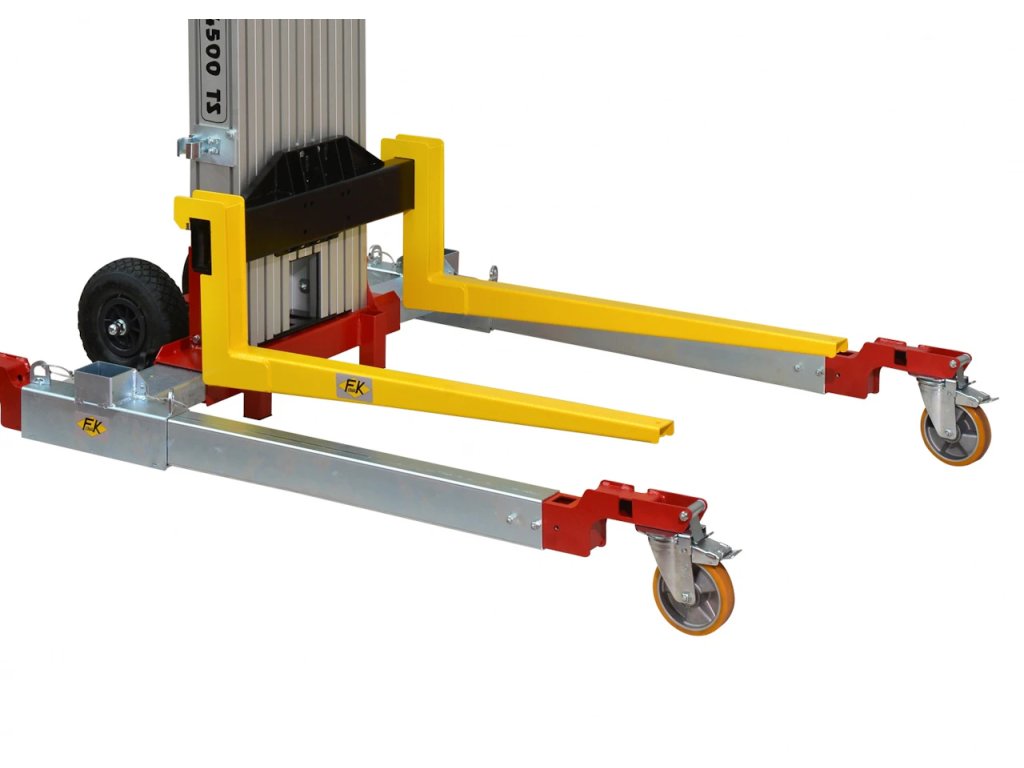

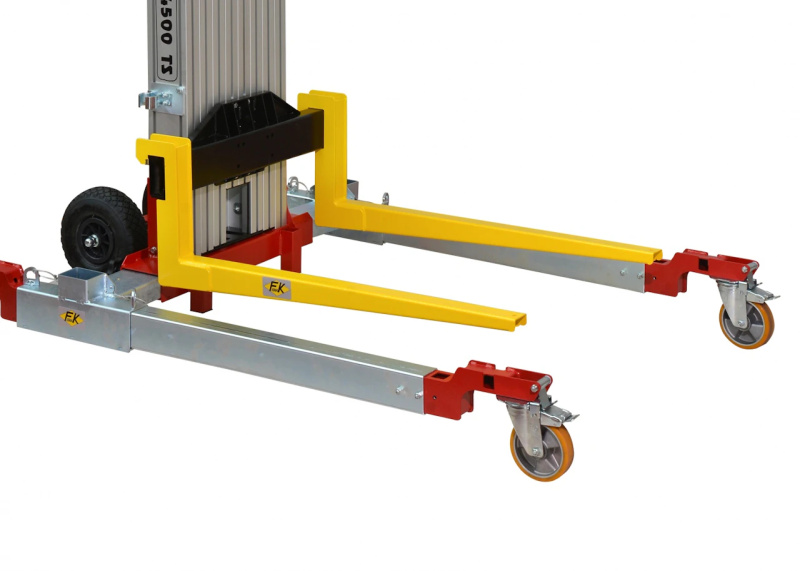

Jako jediný specializovaný manipulátor na trhu je Golia EVO 2.0 standardně dodáván s párem masivních ocelových vidlic o délce 900 mm. Stroj tak okamžitě získává druhou plnohodnotnou funkci: dokáže bez jakéhokoliv dalšího příslušenství zvedat a bezpečně převážet standardizované EUR palety (80x120 cm) a těžká dílenská břemena.
Základna podvozku je délkově i šířkově nastavitelná (77 cm pro čistý průjezd dveřmi / 116 cm pro maximální stabilitu při plném zatížení v maximálním výsuvu 3250 mm).
Kompletní tovární testování: Každá sestava je před expedicí zkompletována, podrobena přísným testům stability v simulovaných reálných podmínkách a opatřena oficiálním CE protokolem s plnou dohledatelností.
