Kompletní přehledový systém AHD 360° Select SE-770H-300

Kód: 6114
68 073 Kč 82 368,33 Kč včetně DPH
Na objednávku

Kompletní HD 360° systém 4 kamer, 7" monitoru, kabeláž. Kompletní přehledový systém okolo celého vozidla / stroje na jednom monitoru. Systém 4 kamer s řídící jednotkou pro eliminaci slepých úhlů v celém okolí vozidla. Vylepšené kamery a řídící jednotka poskytují obraz v HD rozlišení (720p). 15 různých možností zobrazení (10x landscape, 5x portrét), nastavitelná pozice vozidla v obraze pro větší záběr kamery například za vozidlem. 2 předdefinované skupiny zobrazení. Možnost zobrazení zadní kamery při zařazení zpátečky, bočních kamer při blinkru, spínání rychlostním spínačem, volitelné nastavení obrazu vozidla. Odolnost proti mechanickým vibracím 8,5 G. Odolnost proti mechanickým rázům 51 G.

Detailní informace

Detailní popis produktu

Přehledový systém SE-770H-300 pracuje na většině vozidel, malých a velkých strojích. Na displeji je možné vybrat z 15ti konfigurací pohledů (maximálně 10 pohledů na danou sestavu). Systém je určený pro aplikaci jak na pozemních komunikacích tak i mimo ně.

-          Nastavení a pohledy jsou nastavované dle požadavků zákazníka

-          Rychlostní spínač pro sepnutí při požadované rychlosti

-          15 možností nastavení pohledů na monitoru s nastavením levo/pravostranného řízení

-          Uživatelsky nastavitelné zobrazení pohledu a umístění vozidla na monitoru např. 270° pro kloubové stroje

-          Orientace monitoru na výšku nebo na šířku zahrnující rozdělení monitoru

-          Nastavitelné parkovací elektronické značky na monitoru



 Funkce
 Kompatibilní s AHD a CVBS
 Vysoké rozlišení, vysoký kontrast, široký pozorovací úhel
 3 kamerové vstupy
 3 automatické spouště
 Funkce "zámku tlačítek" proti narušení obrazu
 Vícejazyčné nabídky
 Automatické přepínání AHD 1.0 / AHD 2.0 / PAL / NTSC

 Kvalita obrazu
 Podsvícení LED (životnost 20 000 hodin)
 Rozlišení: 1024 x 600
 Kontrastní poměr: 700:1
 Jas: 500 cd/m2
 Pozorovací úhly: Boční 85° x horní 85° x dolní 85°

 Spotřeba energie: 10 wattů
 Proud: 0,8 A
 Mechanické vibrace: 4G
 Mechanický náraz: 51G
 Provozní teplota: -30 až +70 °C

 Označení CE
 Označeno elektronickou značkou: V souladu s UNECE R10
 Testováno HALT
 Schváleno FCC
 Schváleno IC

 12-24 V dc
 Rozměry (šxvxh): 196 x 118 x 26 mm
 Záruka 3 roky

Model

Kód produktu

VBV-770HM 5611A

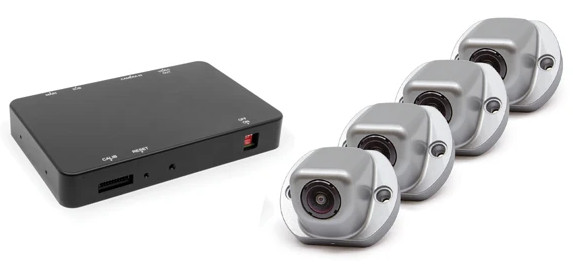

bn-360-300

 Funkce
 Vysoké rozlišení, kamery s krytím IP69K, 720p HD 360° obraz
 15 různých režimů zobrazení (10 konfigurací na šířku a 5 konfigurací na výšku)
 Konfigurace a přizpůsobení nastavení prostřednictvím kalibračního softwaru na PC
 2 x video výstupy
 Kamery s velmi širokým pozorovacím úhlem: (HxV) 182° x 118°
 1/4" snímač CMOS
 Video výstup: AHD 1.0 a NTSC
 360° zobrazení a možnost záznamu jednotlivých kanálů na rekordérech Brigade MDR

 Spotřeba energie: 15 W
 Provozní teplota: -30 až +75 °C

 IP30 ECU
 Označení CE
 Označeno elektronickou značkou: V souladu s UNECE R10
 Schváleno FCC
 Schváleno IC
 ISO 20653:2006
 ISO 13766-1:2018

 12-24 V dc
 Rozměry (šxvxh): 61 x 50 42mm
 Záruka 5 let

Model

Kód produktu

BN360-300 5800A





Eliminace mrtvých úhlů a omezení kolizí pomocí 360° kamer

Společnost Brigade vyřešila problém slepých mrtvých úhlů pomocí Backeye®360, což je výběr kamerových monitorovacích systémů, které poprvé nabízejí dokonalý pohled na vozidlo. Pomocí zcela nové technologie posouvají bezpečnost vozidel na novou úroveň.

Kamerové systémy pro vozidla s úhlem pohledu 360° jsou inteligentní produkty kamerového monitoru, které jsou navrženy tak, aby napomáhaly manévrování v nízkých rychlostech tím, že řidiči poskytují v reálném čase prostorový pohled na vozidlo v jediném obraze.

Díky tomu, že řidič nebo obsluha může v jednom obraze sledovat všechny okolní situace, což usnadňuje rozpoznání a vyhodnocení možných nebezpečí, nemusí v rychlém sledu zpracovávat informace z několika zrcátek nebo monitorů.

Kamerový systém s prostorovým pohledem 360 může také pomoci zkrátit dobu, po kterou musí řidič "cestovat naslepo", a to buď přepínáním mezi zrcátky, monitory, okny a čelním sklem, nebo sledováním omezeného prostoru v jediném zrcátku.

Backeye®360 Recordable nyní poskytuje uživateli možnost nahrávat obraz ve vysokém rozlišení na externí MDR ze všech jednotlivých kamerových kanálů.





Výhody používání systému
Backeye®360

123_1
Eliminuje slepá místa
Kalibrované kamery snímají všechny okolní oblasti včetně mrtvých úhlů vozidla nebo stroje.
Zobrazení v reálném čase
Živý obraz okolí vozidla nebo stroje je přenášen na monitor bez zpoždění (časové prodlevy).
Uživatelské zobrazení
Zobrazení monitoru lze přizpůsobit pracovnímu prostředí vozidla nebo stroje.
Možnost nahrávání
Záznam obrazu ve vysokém rozlišení na externí MDR všech jednotlivých kamerových kanálů.



Jak fungují 360° kamerové systémy ve vozidlech?

Backeye®360 je inteligentní kamerový monitorovací systém určený k usnadnění manévrování při nízkých rychlostech, protože poskytuje řidiči kompletní prostorový pohled na vozidlo v reálném čase.

Společnost Brigade nabízí na výběr z 360° technologií, přičemž obě pracují se čtyřmi ultraširokoúhlými kamerami, z nichž každá pokrývá jednu celou stranu vozidla se zorným úhlem přes 180°. Vysoko umístěné kamery na přední, zadní a boční straně snímají veškeré okolí včetně mrtvých úhlů vozidla nebo stroje.

Čtyři živé obrazy jsou současně odesílány do elektronické řídicí jednotky (ECU), kde jsou okamžitě zpracovány, spojeny, prolnuty a sešity. Než je na monitor řidiče přenesen jasný, jediný, plynulý obraz v reálném čase, je rovněž korigováno zkreslení způsobené širokoúhlým objektivem kamery.



360° kamerový systém zobrazující okolní prostředí

360° kamerové systémy pro vozidla fungují prakticky na jakémkoli pevném vozidle nebo stroji, ať už je velký nebo malý. Vzdálenost zorného pole lze nastavit tak, aby vyhovovala dané aplikaci. Flexibilita systémů Brigade znamená, že existují řešení vhodná jak pro silniční, tak pro terénní aplikace. Nastavení se ukládají pro nahrání na stejná vozidla ve vozovém parku.

Spouštěče s automatickým přepínáním

Každý systém má programovatelné spouštěče. Ty lze aktivovat tak, aby poskytovaly pohled lépe zaměřený na relevantní nebezpečné oblasti při manévrování, např. volba zpětného chodu zobrazí vedle 360° obrazu i pohled dozadu, nebo indikace může přidat boční pohled.

Nahrávatelné

Kamera BN360-300 je kompatibilní s mobilními digitálními rekordéry pro nahrávání jednotlivých kanálů kamery.



Po nainstalování sady je nutná kalibrace !

Sada obsahuje:

  • 1x monitor VBV-770HM
  • 4x HD kameru BN360-1000C s krytím IP69K, širokoúhlý záběr 182°x118°
  • 1x Řídící jednotku
  • 1x Propojovací kabel 10 m BN360-H310
  • 2x Propojovací kabel 15 m BN360-H315
  • 1x Propojovací kabel 20 m BN360-H320
